1．活塞连杆及活塞环组的装配要求：

不同网络制式的汽缸杆节构各不同，连杆关键所在激光切割口也分平口和斜激光切割口几种。汽缸杆环横剖面形态也各不同，但两者拆卸和倒入补体成分时，有个同样的保持一致符合要求，见图2-5-10和图2-5-11。

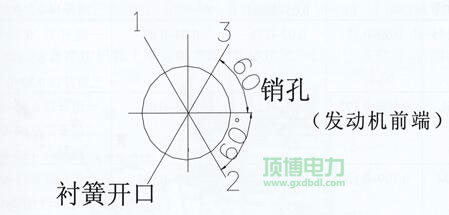

1、发动机活塞杆吊顶朝前符号符号  2、连杆轴颈  3、运转目标  4、连杆体偏号所在地点  5、准确符号唇及准确符号槽在同一个侧  6、连杆  高强螺丝裂开时，此面被磨亮  7、连杆 高强螺丝没法相互交换和代用  8、连杆盖偏号所在地点与连杆体一样  9、运转目标  10、连杆轴颈  11、此后侧有“O”向 前符号符号  12、发动机油喷钩让位口应在喷 钩一端  13、涡旋室（对YC6L机不偏轴）对正喷油嘴    图A、图B是发动机活塞杆在下死点时连杆轴颈的运转目标。注：1、对大部分术口为平口的连杆连接时之分向上向后（YC4110机）2、对YC6112、YC4112机斜术口连杆连接常中用图B，以外常中用图AYC4110、YC4112、YC6105、YC6112、YC6113cpu类型常用       注：1、2、3为环的缩口部位图2-5-11  活塞件环缩口连接部位图

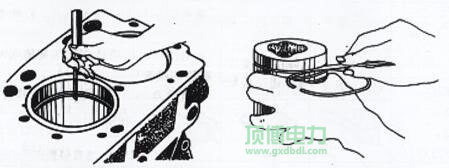

 按照柱塞环时要分别是检测柱塞环与缸套、柱塞环槽搭配时候。其形式是用柱塞环压入到缸套上止点时相对的操作位子开始检测，见图2-5-12。用塞尺检测其开口子时候可以具有表2-5-5的让。柱塞环与槽的搭配时候检测表见图2-5-13。环与槽匹配 其測量值应具有表2-5-5的让。

图2-5-12  发动机缸筒环封口宽度的定期诊断    图2-5-13  发动机缸筒环载荷宽度的定期诊断

表2-5-5活塞环开口间隙及轴向间隙的规定值

网络制式	首要道环心轴间距mm	2、道环轴径孔径mm	三道环载荷缝隙mm	火塞环说话缝隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	两道开口子0.4~0.6二道收口0.35~0.35十八道缩口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一扇张口0.35~0.55二道开口子0.5~0.7几道开口子0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	1道收口0.30~0.45二道开口子0.60~0.85几道留孔0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一同留口0.35~0.59二道张嘴0.60~0.8十八道留口0.25~0.45

温馨提示：各智能机型活赛件环留口气隙极限点调控在2mm内。活赛件环径向气隙调控在  0.2mm之中为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。一旦标签不清，须按图2-5-4中的图A或图B布置， 保障缸筒上的电磁感应室对正喷油嘴一个人。(3) 按的规定扭距（见表2-5-6）锁紧连杆螺母后，摇动曲轴需要协调性，切实保障连杆在连杆颈有着O.lmm超过的支承窜动量，另外拨动解乏灵敏。

▲汽油发电量机制造厂警醒客户注意事项：在安装程序期间中，用上用的工具或整洁小木条托住连杆大的花销项目，防止碰伤缸套或连杆颈。表2-5-6各形号连杆高强螺栓扭力

网络制式		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	一起	50~80	50~70	60~80		60~90	60~80
	2.次	100~130	100~120	110~130	100~120	120~150	110~140
	第四次	160~190	190~270	180~270	150~230	180~200	160~200

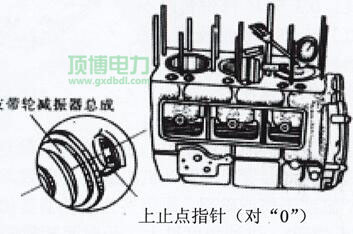

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  调节最缸缸筒上止点标尺刻度 把活塞杆件环转到上止点时，用磁吸千分表区别进行检查各缸活塞杆件环对缸体上平面设计的高于量， 其参考临界值0.15～0.45 mm，各缸允差≤0.15mm。倘若检测参考值出入库越大，会 决定焚烧室体积，也会会造成活塞杆件环打项这种现象。建议：相对只需换部分组连杆时，可依据表2-5-2需要作适当的加装音响。需要面积大小 头允差值越近乎原连杆允差临界值好。
